根据不同类型的伸缩接头确定不同的安装方法

2017-3-7 9:25:07??????点击：

不同类型的伸缩接头有不同的安装方法

不同类型的伸缩接头有不同的安装方法，我们一起来了解一下：

SSJB/AY型压盖松套伸缩接头是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移，而不能承受压力推力的补偿接头。

SSJB/AY型压盖式伸缩接头，VSSJA//AF型法兰式松套伸缩接头，VSSJA-1/BF型单法兰限位伸缩接头，SSVSSJA-2/B2F型双法兰限位伸缩接头，SSJB-3/BY型压盖松套限位伸缩接头，VSSJAFG/CF单法兰传力接头，VSSJAF/C2F双法兰传力接头等。

VSSJA-1/BF型单法兰限位伸缩接头是由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

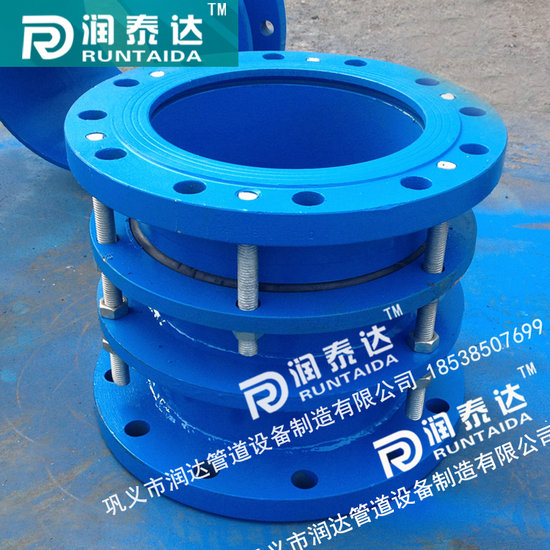

VSSJA-2/B2F型双法兰式限位伸缩接头适用于两边均与法兰连接。

VSSJA//AF型法兰式松套伸缩接头是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移，而不能承受压力推力的补偿接头。工作原理：松套伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

SSJB-3/BY型压盖松套限位伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量，就起到限位，我们就有效的确保管道的全运行，特别适用于有振动或有一定斜度及在拐弯的管路中的连接。

润达管道急客户之所急，想客户之所想，坚持创新，不断更新生产技术，我们永不止步！

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
