传力接头安装使用在循环水管道中起到的作用

2017-2-5 9:42:59??????点击：

随着科学技术的进步，传力接头管件产品的品种规格越来越复杂繁多，为了便于专业化生产伸缩器、传力接头管道产品，使企业生产符合经济批量的要求，必须化繁为简。其办法是，当具有同种功能的对象发展规模超出了必要的范围时，就应采取标准化手段取消其中多余的、可替换的和低功能的环节，保持其构成的精炼、合理，使其总体的功能最佳。例如，某挖掘机制造厂在三种型号的设计图纸中出现了37种滑轮，20种装配形式，使得车间要备37种图纸，成品库需设37个保管号，装配工人要记住20种装配形式，给生产带来不少困难。后经简化，滑轮保留14种规格，装配形式只保留2种，结果减少了工作，总体功能也最佳。当然从生产经济效益考虑，需要批量越大越好，品种越少越好，但从人们的需要考虑，却是越多样化越好，解决这方面的矛盾的有效方法是参数系列化。

传力接头安装使用在循环水管道中起到的作用，传力接头安装使用在循环水管道中对管道运行中有一定的多向位移作用，可以缓解管道运行中的盲板推力，对管道起到一定?；ぷ饔?，特别是对管道的安装和维修提供了极大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。又能便于水泵，阀门的安装维修更换。

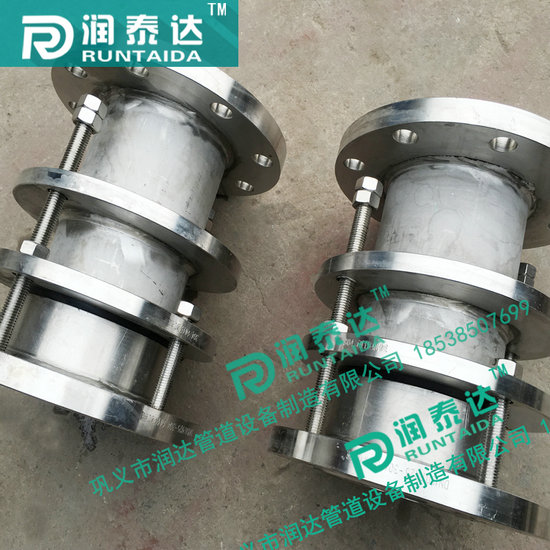

我公司生产的传力接头主要应用于管道系统中，长距离管道管路中用于地面沉降，以及施工中的一些不可抗拒因素，造成管道的轴向同心度难以保证，在管道系统中加装传力接头可以避免管道轴向推力对管道轴向同心度产生偏差的地方的压缩或者拉伸，避免管道出现漏缝进而开裂，由于减少了应力对于管路的破坏保证管道的畅通，并且传力接头具有补偿管道轴向位移的作用，调节传力接头上面的活动螺母，就可以调节传力接头本体与传力接头套管体之间的长度进而达到补偿作用，在管路吊最后装中先缩短传力接头的长度，方便吊装，待到达位置后伸长传力接头的长度，就可以方便安装连接固定两端管路，在阀门安装中加装传力接头有效?；し挪皇芄艿辣旧碇嵯蜓沽Φ钠苹?，保证了阀门安装、拆卸、检修的方便进行。

巩义市润达管道设备制造有限公司的经营理念为生产负责的产品，回报客户的信任，打造有归属感的集体，感恩员工的贡献，做对社会有贡献的企业，回馈美好的时代。具有独立完成全套产品开发设计、制造的能力及系统的营销计划和完善的售后服务措施。主要产品有钢制伸缩接头、高压伸缩接头、不绣钢伸缩接头、，双法兰限位伸缩接头、船用伸缩接头、单法兰限位伸缩接头、大口径伸缩接头、传力接头、单法兰松套传力接头、可拆式双法兰松套传力接头等产品。公司秉承“质量第一，信誉第一，用户第一，服务第一”的经营理念，始终坚持以质取信、以新取胜的企业宗旨。用品牌占领市场，用真诚服务客户。润达管道--是您永远忠实的合作伙伴。携手润达走向成功?。。?！。

可拆式双法兰松套传力接头技术参数

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
