单法兰传力接头和双法兰传力接头的安装对比说明

2017-3-3 11:05:51??????点击：

润达介绍单法兰传力接头与双法兰传力接头的安装说明

单法兰传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

产品使用范围

1.因为该系列产品属金属制造品，其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被惯应用于电力，冶金

2.给排水和污水处理等行业，主要作用于水泵与阀门和管道之间的连接，它在管道运行中有一定的多向位移作用，可以缓解。

3.管道运行中的盲板推力，对管道起到一定?；ぷ饔?，特别是对管道的安装和维修提供了极大的便利，

但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板

4.推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。双法兰传力接头安装说明：

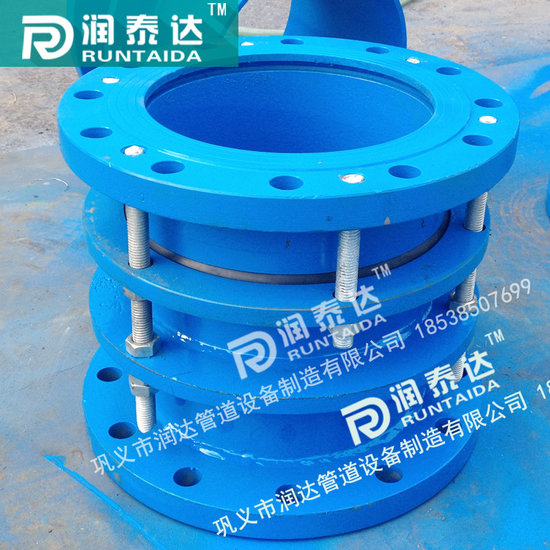

双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。

公称同径 DN	管子外径 DW	长度L		法兰连接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
