金属管道的受热应每隔一定距离设置伸缩接头

2017-2-8 9:00:48??????点击：

金属管道的受热伸长量必须予以补偿，否则会使管道承受较大巨大压力，管路产生挠曲，接头破裂漏水。因而在较长的直线热水管路上，应每隔一定距离设置伸缩接头。

自然补偿：利用管路布置敷设的自然转向来补偿管道的伸缩变形。分L、Z形两种型式。

Ω形伸缩接头：在较长的直线管道上，不能采用自然补偿方式，每隔一定距离设伸缩器。Ω形伸缩器是用整根管道弯制而成，工作可靠，制造简易，严密性好，维护方便，但占地面积较大。一个Ω形伸缩器可承受50mm左右的伸缩量。

套管伸缩接头：适用于安装空间小且管径较大的直线管路。（伸缩量大，易漏水及经常检修）。

球形伸缩器：伸缩量大且占室内空间较Ω形伸缩接头小，但造价较高。

此外，还有波形管伸缩接头、橡胶软管伸缩接头等，均适用于安装空间较小的地方。

VSSJA-2型双法兰限位伸缩接头工作原理

VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

双法兰限位伸缩接头功能介绍

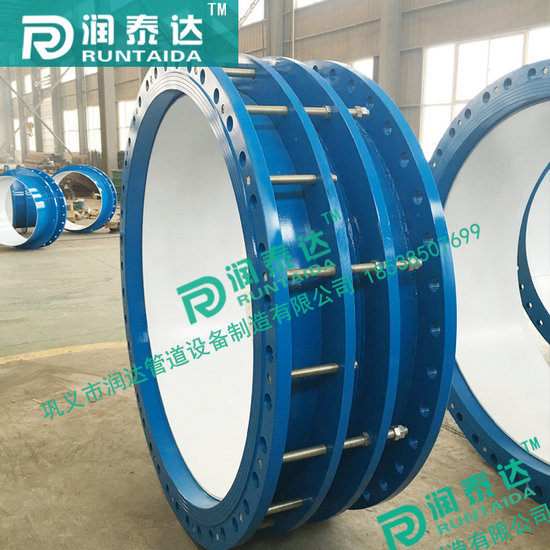

双法兰限位伸缩接头型号VSSJA-2或B2F型，管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。 VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

双法兰限位伸缩接头安装说明

VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

巩义市润达管道设备有限公司专业开发生产:刚性防水套管，柔性防水套管，02S404型防水套管，喷塑防水套管，防护密闭防水套管，加长柔性防水套管，橡胶接头，伸缩接头，伸缩器，补偿器，传力接头，单球橡胶接头，双球橡胶接头，异径橡胶接头，单法兰伸缩接头，双法兰伸缩接头，单法兰传力接头，双法兰传力接头，等产品。压性能不高，安装不注意容易拉烂。

称尺寸 DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
