压盖式松套伸缩接头的连接方法

2017-2-28 9:36:11??????点击：

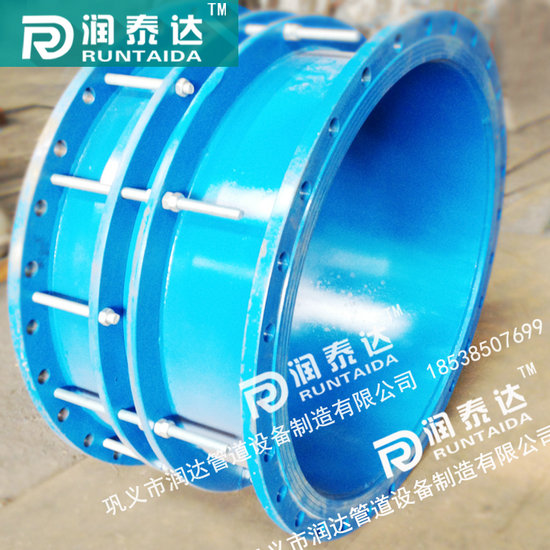

压盖式松套伸缩接头的连接方法

压盖式松套伸缩接头广泛应用于管道快速连接等，具有一定的补偿作用，可以补偿管道位移以及轴心度，安装方便快捷。

压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头最大伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。

产品安装注意事项：SSJB型压盖式松套伸缩接头适用于两边与管子插接，无需焊接，机构合理，密封可靠，安装方便快捷。

使用方法：压盖式松套伸缩接头是在原来松套伸缩接头性能基础上，增设限位装置，在压盖式松套伸缩接头最大伸缩量处用螺母锁定，这样管道在允许伸缩量色最大范围内自由伸缩，一旦超过压盖式松套伸缩接头的最大伸缩量，就起到限位作用，这样就确保装有压盖式松套伸缩接头的管道正常运行，特别适用于有震动或有一定斜度在拐弯的管道中适用。伸缩接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

伸缩接头特点：

一、体积小、重量轻、弹性好、安装维修方便。

二、安装时可产生轴向、横向、经向、角向位移，不受用户管道不同心、法兰不平行的限制。

三、工作时可减振降噪。

四、用特殊的合成橡胶可耐高温、耐酸碱、耐油，是化工耐腐蚀管道的理想产品。

伸缩接头的主要特点是伸缩补偿量大，承受温度高，承受压力大。

公称通径DN	管子外径		外形尺寸			伸缩量△L	n-Th
公称通径DN	DW	Do	D	L	L1	伸缩量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
