金属波纹伸缩接头是一种不锈刚材质

2017-2-24 9:43:04??????点击：

金属波纹伸缩接头又称波纹伸缩接头，该系列的产品有不锈钢波纹伸缩器，不锈钢管道伸缩接头，波纹管道伸缩接头等。

金属波纹伸缩接头是一种新型的管道连接器，由于该产品具有安装方便，耐热耐寒，耐腐蚀，耐高压的作用，所以在管道中有很广泛的用途。

金属波纹伸缩接头能沿轴线方向伸缩，也允许少量弯曲。用在管道上进行轴向长度补偿。为了防止超过允许的补偿量，在伸缩节两端设置有?；だ嘶虮；せ?，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式伸缩节，可用来补偿管道的转角变形和横向变形。这类伸缩节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。

金属波纹伸缩接头是一种不锈钢的材质，在管道中由于各种介质对建筑材料长期作用下的腐蚀性，可分为强腐蚀、中等腐蚀、弱腐蚀、无腐蚀四个等级。多种介质同时作用时，腐蚀性等级应取最高者。

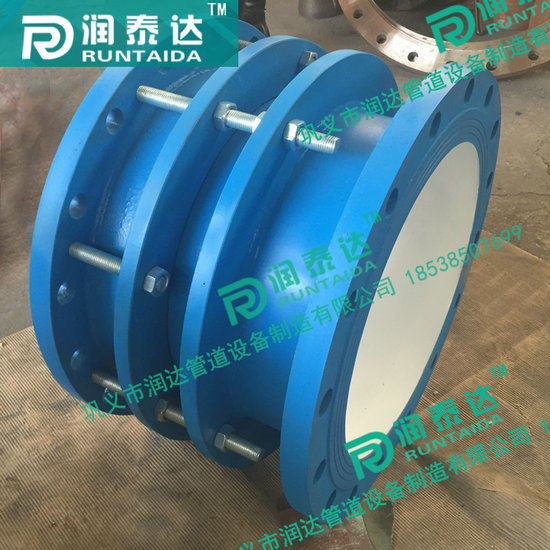

伸缩接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。

2. 该产品管材大体分为两种：金属型和橡胶型，金属型又分铸铁、镀锌和钢制三种。工作压力分 PN6 、 PN10 、 PN16 三种。

3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。

4.法兰连接采用 GB4216.3 － 4126.5 标准。

5. 如选用其它规格可另行定做生产。

公称通径	管子外径	外形尺寸					n-Th.
		短型		长型		D	0.25-1.6 MPa	2.5-6.4 MPa
		L1	L	L1	L
65	76	120	148	180	208	155	4-M12	4-M12
80	89					165
100	108					190		4-M16
	114					195
125	140					225
150	159		160		220	245	4-M16	6-M16
	168					255
200	219					310
225	245					335
250	273		163		223	375	6-M20	8-M20
300	325	160	213	220	273	440		10-M20
350	355					470	8-M20
	377					490
400	406					520
	426					540
450	457					570	10-M20	12-M20
	480					590
500	508					625
	530					645
600	610					730
	630					750
700	720					850	12-M20	14-M20
800	820	230	295	290	335	965	12-M24	16-M24
900	920					1065	14-M24	18-M24
1000	1020					1165
1200	1220					1365	16-M24	20-M24
1400	1420		310		370	1590	18-M27	24-M27
1500	1520					1690
1600	1620					1795	20-M27	28-M27
1800	1820					2000	22-M27	30-M30
2000	2020					2200	24-M27	32-M30
2200	2220		320		380	2420	26-M30
2400	2420					2635	28-M30
