法兰限位伸缩接头具有好的伸缩接头功能所以被广泛使用

2017-2-26 9:09:26??????点击：

法兰限位伸缩接头又称限位伸缩器，该系列的产品有套管伸缩器，钢制伸缩器，不锈钢伸缩器，直埋式伸缩接头等。

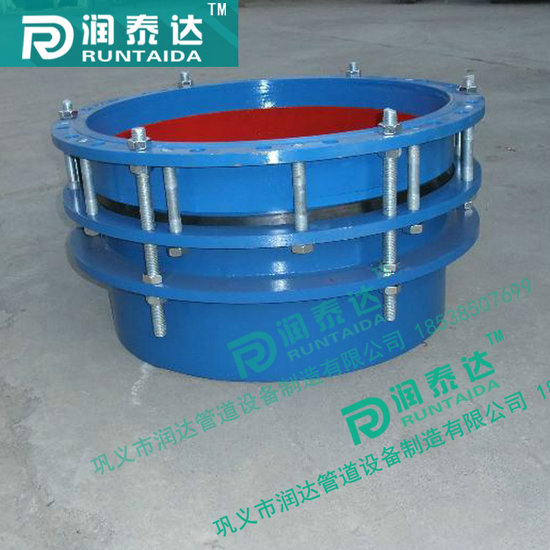

法兰式限位伸缩接头是巩义市润达管道设备制造有限公司研发的一种新型的管道补偿接头，该产品采用的法兰连接标准为：GB4216.3－4126.5。

法兰式限位压盘伸缩接头是长距离管道中不可缺少的管道配件，特别是在阀门的安装中，配合钢制管道伸缩接头的使用，将会使阀门更加方便安装和拆卸，公司生产的法兰式限位压盘伸缩接头主要有法兰式限位压盘伸缩接头本体和伸缩管道体构成，法兰式限位压盘伸缩接头本体利用自身的密封圈将套入的伸缩管体紧密密封使伸缩接头在伸缩和拉伸时不会泄漏。

由于法兰式限位压盘伸缩接头具有好的伸缩器功能所以被广泛使用，特别是在长距离管道中加装法兰式限位压盘伸缩接头，使管道伸缩力被很好的吸收，避免造成管道应力集中，对管道造成破坏，伸缩接头具有补偿位移作用同时还可以吸收管道地面下沉的轴向同心度影响，法兰式限位压盘伸缩接头利用自身本体和套管间的间隙很好的补偿这些问题。

公称同径 DN	管子外径 DW	长度L		法兰连接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
