压盖式松套限位伸缩接头的安装规范

2017-2-17 9:55:35??????点击：

压盖式松套限位伸缩接头的安装规范是？润达管道伸缩接头技术工程管道行家介绍，管路管道补偿接头压盖式松套限位伸缩接头的安装尺寸及规范结构图片，SSJB（QT)型压盖式限位伸缩接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。打造一流品牌,完善售后服务,压盖式限位伸缩接头,昌旺全体员工-我们竭诚为您服服务。

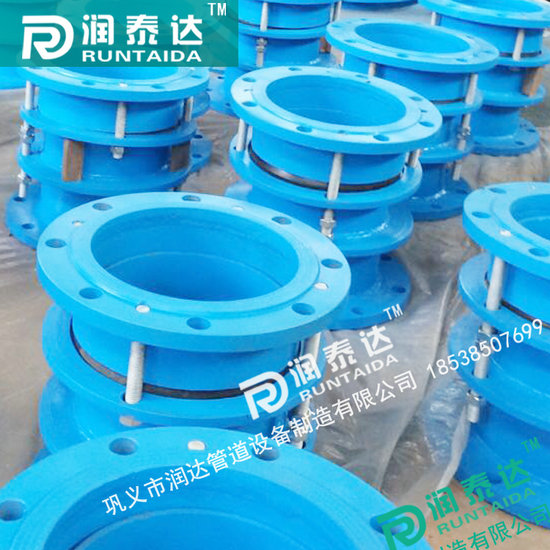

压盖式松套伸缩接头是我公司在吸收国外先进技术的基础上，结合实际需要研制开发的一种新型管道连接器，产品结构设计合理，密封性能可靠；两端采用承插连接，安装，拆卸方便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PAC管、ABS管等，连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心。

该系列伸缩接头是在松套伸缩接头原有基础上，增设限位装置，在最大伸缩量处用双螺母锁定，这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量，就起到限位，这样就就有效的确保管道的安全运行，特别适用于有震动或有一定斜度及在拐弯的管道中的连接。具有良好的综合性能，广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

该压盖式松套伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

优点：伸缩量大，安装简单方便，使用寿命长（使用寿命长达10－30年）维修方便。

润达管道主要研发伸缩接头，松套伸缩接头，压盖式松套伸缩接头等各种伸缩接头。压盖式松套伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
