形成伸缩接头产品族的通用规则

2017-2-22 9:03:32??????点击：

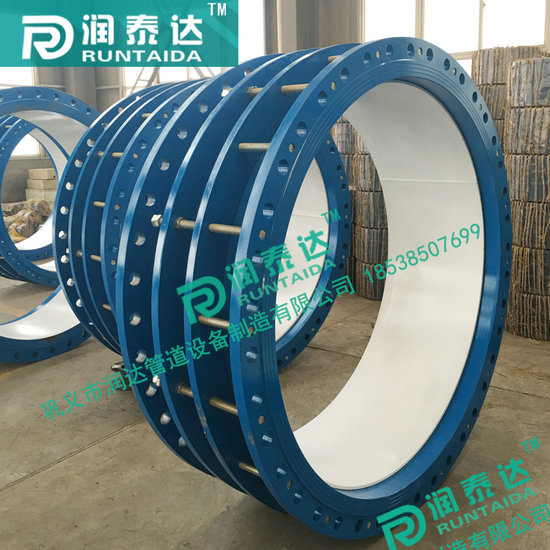

在一个工艺过程设计系统中，伸缩接头产品族的形成是以产品，或更明确地说，是以它们的制造特征为基础的。

把需要相似工艺过程的那些伸缩接头产品归井成同一个伸缩接头产品族。由于伸缩接头产品族的定义不严密，所以，没有严格的规则可用来形成伸缩接头产品族。用户必须自己定义他们自己的伸缩接头产品族是什么，或者应该是什么。形成伸缩接头产品族的通用规则是:所有的伸缩接头、传力接头产品必须是相近的。对于工艺过程设计来说，在一个伸缩器产品族中，所有的伸缩接头产品必须要求相似的工艺规程，所以，整个伸缩接头产品族可以共有一个标准的工艺规程。用户可能要求，仅仅把那些具有完全相同的加工序列的伸缩接头产品归入一个族中。这个族的伸缩接头产品将只需要对标准工艺规程作极少量的修改。但是，能获得这个伸缩接头产品族成员资格的伸缩接头产品就会很少。另一方面，如果人们把需要一个共同机床的所有伸缩接头产品都归入一个伸缩接头产品族，那么，每一个伸缩接头产品都将需要对工艺规程作大量的修改。

在分组开始之前，必须从现有伸缩接头产品和工艺过程文件中收集信息一与所有现有伸缩器产品的设计和工艺过程有关的信息。每一个伸缩器产品的设计都采用编码，而相应的工艺规程则用另外的代码形式来表示，并称它为工序计划代码。

外径接管Dw mm	公称通径DN mm			允许管端轴向符合 kgf		伸缩量 mm		允许转角		最小长度 mm		安装长度 mm		最大长度 mm	配用螺栓 d x Lmm
89	80			2680		20		17.90		90		100		110	12x60
108	100			3550		20		15.06		90		100		110	14x60
133	125			4620		20		13.05		95		105		115	14x60
159	150			5530		20		12.09		100		110		120	14x60
194	175			7370		20		10.51		100		110		120	16x60
219	200			9370		20		9.33		106		116		126	16x75
245	225			11750		20		8.36		112		122		132	16x80
273	250			14620		20		7.51		117		127		137	18x90
325	300			20680		20		6.32		120		130		140	18x100
377	350			27875		20		5.45		125		135		145	18x100
426	400			35600		20		4.80		130		140		150	18x110
480	450			45180		20		4.28		135		145		155	18x110
530	500			55120		20		3.88		140		150		160	18x120
630	600			65900		22		3.27		145		155		165	18x120
720	700			70170		22		2.86		150		160		170	20x120
820	800			84400		22		2.51		155		165		175	20x130
920	900			106200		22		2.24		160		170		180	20x130
1020	1000			116870		22		2.02		165		175		185	20x130
1220	1200			130600		24		1.69		170		180		190	22x140
1420	1400			146200		24		1.45		175		185		195	22x140
1620	1600			158300		24		1.27		180		190		200	22x140
1820	1800			166000		24		1.13		185		195		205	22x150
2020	2000			179000		24		1.01		190		200		210	24x150
2220	2200			187000		26		1.01		195		205		215	24x150
2420	2400			196000		26		1.01		200		210		220	24x150
2620	2600			206000		26		1.01		205		215		225	24x160
2830	2800			253300		26		1.01		210		220		230	27x160
3020	3000			260100		26		1.01		215		225		235	27x160
3220	3200			286900		26		1.01		220		230		240	27x180
公称通径DN		管子外径			外形尺寸						伸缩量△L		n-Th
		DW	Do		D		L		L1				0.6-1.6MPa			2.5MPa
65		76	76		155		645		180		90		2-M12			2-M12
80		89	89		165
100		108	108		190											2-M16
		114	114		195
125		133	133		215
		140	140		225
150		159	159		245								2-M16			3-M16
		168	168		255
200		219	219		310		645		180		90		2-M16			3-M16
250		276	276		375								3-M20			4-M20
300		325	325		440		655		220		110					5-M20
350		377	377		490								4-M20
400		426	426		540
450		480	480		590								5-M20			6-M20
500		530	530		645
600		630	630		750
700		720	720		850								6-M20			7-M20
800		820	826		965		1075		290		150		6-M24			8-M24
900		920	926		4065								7-M24			9-M24
1000		1020	1026		1165
1200		1220	1226		1365								8-M24			10-M24
1400		1420	1428		1590								9-M27			12-M27
1500		1520	1528		1690
1600		1620	1628		1795								10-M27			14-M27
1800		1820	1828		2000								11-M27			15-M30
2000		2020	2030		2200								12-M27			16-M30
2200		2220	2230		2420								13-M27
2400		2420	2430		2635								14-M30
2600		2620	2630		2835								15-M30
2800		2820	2830		3040								16-M33
3000		3020	3030		3240								17-M33
