法兰式限位伸缩接头主要产品及应用

2017-2-5 9:08:16??????点击：

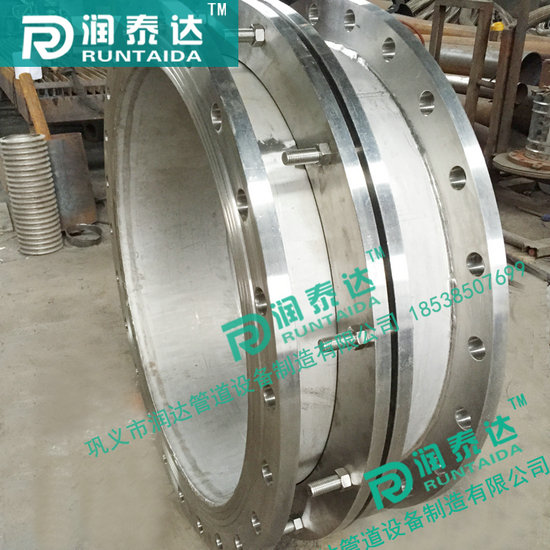

法兰式限位伸缩接头主要产品有：SSQ型球墨铸铁伸缩接头、VSSJA型单法兰松套限位伸缩接头、VSSJA型双法兰松套限位伸缩接头和可拆式双法兰松套传力接头。
　　我公司法兰式限位伸缩接头一般采用优质碳钢法兰制造具有很好的强度特别适用于高压管道和具有很大位移大管道，法兰式限位伸缩接头的最大特点是在伸缩接头上面增加限位装置，相比于原来的套管式伸缩接头在运行时当管道位移超过设计时，就很容易使管道拉脱，这样就不能保证管道欲行的安全有效，法兰式限位伸缩接头是在原来的法兰式套管伸缩接头的基础上增加了限位防拉托装置能很好的在管道位移超出伸缩接头自身的设计时，起到限制作用，防止将伸缩接头套管从本体中拉出。
　　我公司伸缩接头产品工作压力主要有0.6Mpa,1.0Mpa,1.6Mpa,2.5Mpa。连接采用国标法兰连接GB/T9115.7-88，一般满足国内客户需求，特殊型号和法兰标准可以来图加工定做。
　　产品使用范围：伸缩接头原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的补偿连接以及脱硫管道中补偿连接。

　　伸缩接头产品主要是配套管道中阀门使用，?；す艿酪约胺挪皇芄艿乐嵯蛲屏腿日屠渌醯炔涣加跋斓钠苹?。在长距离管路中加装我公司伸缩接头产品，能有效的吸收地面沉降对管路的轴心度影响，保证法兰连接管道或者焊接管道不漏不产生裂缝，对于循环水管道中介质对于拐角的推力加装伸缩接头同样可以吸收，保管道在启动时不产生大的震动影响管道密封性，做到硬性连接变为柔性连接。同样在管道装配中利用伸缩接头的伸缩原理，可以调整伸缩接头长度方便管道吊装。在靠近阀门位置中加装伸缩接头同样方便阀门安装，拆卸，维修。

称尺寸 DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
