TSXF型法兰式管道限位伸缩接头的产品特点

2017-2-22 8:27:38??????点击：

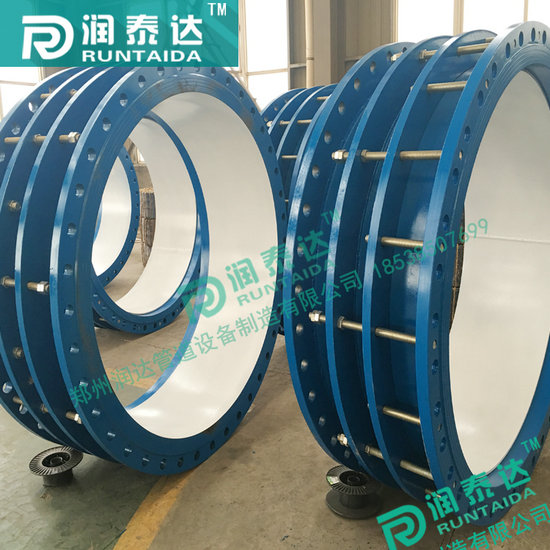

TSXF型法兰式管道限位伸缩接头

法兰式管道限位伸缩器又称限位伸缩接头，限位伸缩节。该产品在管道允许伸缩量中可以自由伸缩，一旦越过其最大伸缩量就起到限位，确保管道的安全运行，特别在有振动或有一定斜度及在拐弯的管路中的连接尤为适用。

产品特点：

法兰式管道限位伸缩接头是在管道伸缩接头原有性能的基础上，增设限位装置，在最大伸缩量处用双螺母锁定，起到限位作用。

采用标准：

法兰连接尺寸 GB4216.3-84 GB4216.4-84 GB9115.8-88

压力试验 GB/T13927-92

单法兰伸缩接头顾名思义只有一片法兰，安装时调整产品两端与管道或法兰的安装长度，它适应在管道线路上一端是法兰连接，另一端是焊接的。在使用的时候对角均匀拧紧压盖螺栓，再调整好螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，保证管道的安全运行。在管道中可以使用在压力不是特别大的管道中，适用位置比较广泛。

在使用过程中，法兰的一端要要采用对角线上的螺母对应上紧，受力均匀，保证不会出现受力不均的情况出现，保证连接的稳固性。焊接的一端，焊接的时候要注意焊接的程度，焊的程度过了的话，就很容易焊穿，焊轻的话又会容易遇到漏焊和虚焊。所以在焊接的时候一定要把焊接部位的范围清理干净，露出金属光泽为止，在焊接的时候可以仔细的观察到焊接的详细情况，可以大大减少隐患的发生，从而变相的延长单法兰伸缩器的使用寿命。

伸缩接头应用范围：

伸缩接头产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

单法兰限位伸缩接头安装说明：

伸缩接头适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

伸缩接头功能介绍:

伸缩接头，型号VSSJA-1或BF型，伸缩接头是由松套伸缩接头和一个限位短管组合而成。伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

伸缩接头优点：安装方便快捷、密封可靠、维修方便。

公称尺寸 DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
