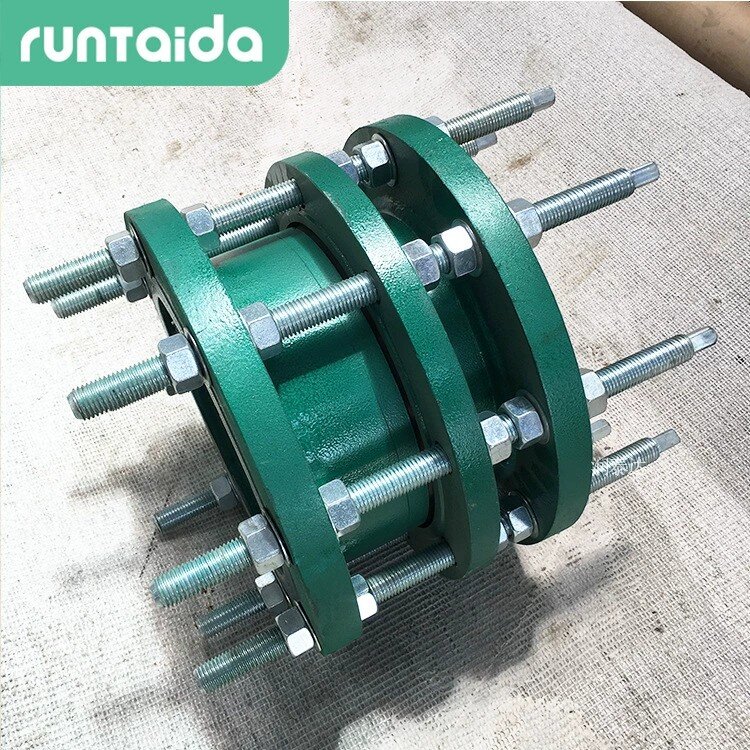

VSSJA(C2F)双法兰传力接头
2025-4-12 15:22:12??????点击：
VSSJA(C2F)双法兰传力接头是一种用于管道连接的装置，适用于泵、阀门等附件的松套连接，具备传递压力推力和补偿安装误差的功能。基本构件?：本体、密封圈、压盖、伸缩短管、传力螺杆及双法兰；主要金属部件采用QT400-15、Q235、20号钢等材质，密封圈为NBR橡胶。?
通过传力螺杆和法兰结构，将泵、阀门等设备产生的轴向推力均匀分散到整个管道系统，避免局部应力集中。?松套设计允许一定位移量，可补偿因热胀冷缩、地基沉降等引起的管道形变?。
? ?；ど璞?：减少盲板力对泵阀的冲击，延长设备使用寿命。
?误差调节?：安装时可调整两端法兰的间距，适应现场尺寸偏差。
? 密封性能?：通过预紧力和介质内压实现双重密封，适用于高压环境。
安装步骤?：
调节接头两端与法兰的安装长度；
对角均匀拧紧压盖螺栓，形成整体结构；
调整限位螺母以锁定伸缩量?36。
?流向要求?：介质应从短管法兰端流向本体法兰端?6；
?注意事项?：避免密封圈压偏，确保螺栓紧固顺序正确?68。
?全丝 vs 半丝?：全丝型法兰孔全部连接长螺栓，无需额外紧固件；半丝型需补充螺栓，成本较低。
?适用介质?：水（海水、淡水、冷热水）、污水、原油、润滑油、成品油、空气、煤气及温度≤250℃的蒸汽；需与法兰连接的管道系统，常见于工业管道、供水设备及石化领域。
通过传力螺杆和法兰结构，将泵、阀门等设备产生的轴向推力均匀分散到整个管道系统，避免局部应力集中。?松套设计允许一定位移量，可补偿因热胀冷缩、地基沉降等引起的管道形变?。
? ?；ど璞?：减少盲板力对泵阀的冲击，延长设备使用寿命。
?误差调节?：安装时可调整两端法兰的间距，适应现场尺寸偏差。
? 密封性能?：通过预紧力和介质内压实现双重密封，适用于高压环境。
安装步骤?：
调节接头两端与法兰的安装长度；
对角均匀拧紧压盖螺栓，形成整体结构；
调整限位螺母以锁定伸缩量?36。
?流向要求?：介质应从短管法兰端流向本体法兰端?6；
?注意事项?：避免密封圈压偏，确保螺栓紧固顺序正确?68。
?全丝 vs 半丝?：全丝型法兰孔全部连接长螺栓，无需额外紧固件；半丝型需补充螺栓，成本较低。
?适用介质?：水（海水、淡水、冷热水）、污水、原油、润滑油、成品油、空气、煤气及温度≤250℃的蒸汽；需与法兰连接的管道系统，常见于工业管道、供水设备及石化领域。
