双法兰传力接头重要用于泵、阀门、管路等附件的松套连接

2017-3-19 8:43:54??????点击：

总结双法兰传力接头解决水道流淌的方法有哪些？

双法兰传力接头在管道设备中用途广泛，有一定的防渗透作用，防止水渗、流、淌到下层的作用。在有水的房间里，有水房间(厨房、卫生间等)，套管高度应高出成活地面50mm，塑料给水管的套管应高出成活地面100mm以上。并应用油膏密封严密。我厂技术人员通过分析，总结出的解决水道流淌的方法有两个：

一是套管的高度低;二是高度虽够，但套管口密封得不严。解决方法很简单，室外给水管道，因条件限制，距化粪池净距小于规范要求，也必须在给水管道外加设套管，长度按设计要求去做。当受条件限制，室内给水管道必须在排水管道下方穿过时，给水管道必须设置套管，套管长度不应小于设计要求，以防止水污染。

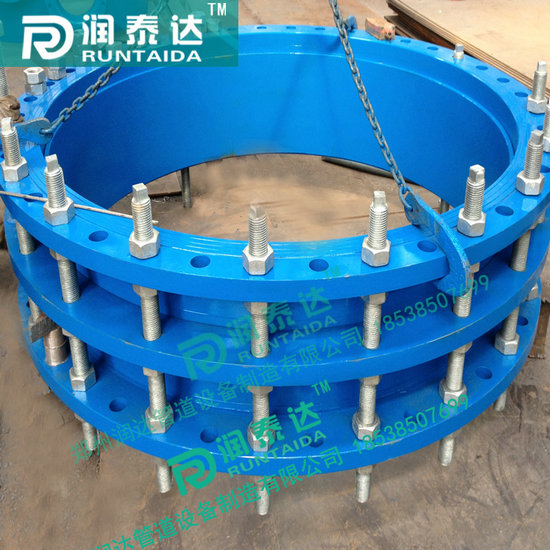

双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

公称同径 DN	管子外径 DW	长度L		法兰连接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
