传力接头在管道系统中起到连接作用

2017-3-20 9:40:26??????点击：

解读传力接头在管道系统中都起到哪些作用力

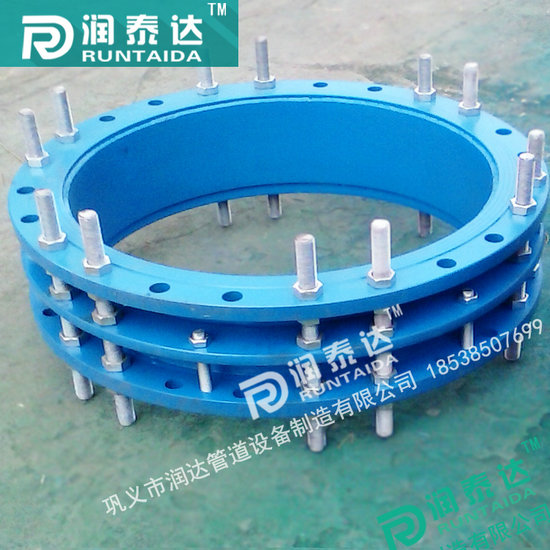

传力接头作为新型管道配件之一，该产品具有安装方便，便于拆卸，能够承受管线的轴向拉力作用，广泛应用于煤气，燃油，生活污水，饮用水等的运输中。

传力接头在整个的管道系统中起到的是连接作用，管道是用来运输物质的，主要适用于煤气，燃油，生活污水，成品油等的输送，且不高于250度温度的蒸汽和颗粒粉状等。这类物质主要是通过管道进行输送的，在管道的传输过程中，这些物质会通过传力接头或者伸缩接头的连接处，而这些连接处也就影响着整个管道系统是否是良性的运输过程，传力接头的作用是非常重要且直观的。

传力接头在管道运输中起着连接和承受作用，由于原材料的特殊性，又具有较高的抗拉和抗压强度，软密封性能良好，安装拆卸方便等，在电力，冶金等行业中被广泛应用。

公称同径 DN	管子外径 DW	长度L		法兰连接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
