热力管道伸缩器表面失稳的现象

2017-5-27 8:39:47??????点击：

热力管道伸缩器套什么定额及用途介绍：热力管道伸缩器采用弯管热力管道伸缩器或波纹管热力管道伸缩器时，设计应考虑安装时的冷紧。冷紧系数可取0.5. 采用套筒热力管道伸缩器时，应计算各种安装温度下的热力管道伸缩器安装长度，并保证管道在可能出现的最高、最低温度下，伸缩器留有不小于20mm的补偿余量。采用波纹管轴向热力管道伸缩器时，管道上应安装防止波纹管失稳的导向支座。采用其他形式热力管道伸缩器，补偿管段过长时，亦应设导向支座。采用球形热力管道伸缩器、铰链型波纹管热力管道伸缩器，且补偿管段较长时宜采取减小管道摩擦力的措施。当两条管道垂直布置且上面的管道直接敷设在固定于下面管道的托架上时，应考虑两管道在最不利运行状态下热位移不同的影响，防止上面的管道自托架上滑落。直埋敷设热水管道，经计算允许时，宜采用无补偿敷设方式，并应按《城镇直埋供热管道工程技术规程》（CJJ/T 81）的规定执行。

管道伸缩器发生表面失稳的现象

主要表现在哪里呢？其发生失稳的原因是什么呢？

管道伸缩器表面失稳表现为一个或几个波纹相对与补偿器轴线发生转动而倾斜，但伸缩器的圆心还基本在伸缩器的轴线上。管道伸缩器平面失稳的原因是由于在内压产生的子午向弯曲应力和周向膜应力的合力作用下，伸缩器发生了索性变形，平面失稳多发生于伸缩器处于压缩状态时。

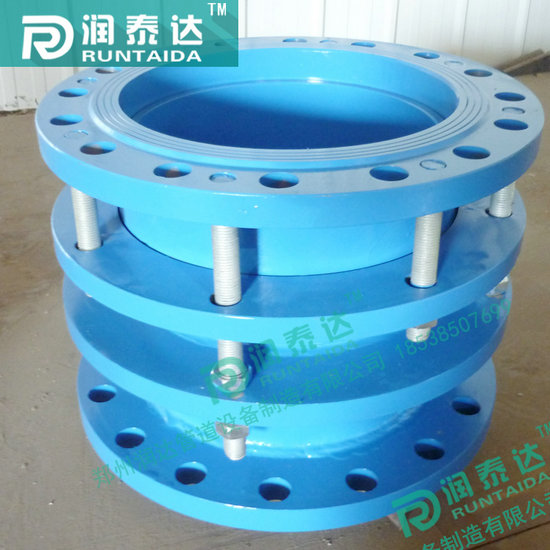

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
