钢制管道伸缩器的实用规格和阀门配套伸缩器的安装

2017-5-31 10:19:20??????点击：

钢制管道伸缩器的实用规格是伸缩补偿量大承受温度高的管道补偿接头

钢制管道伸缩器的实用规格是伸缩补偿量大承受温度高的管道补偿接头，钢制管道伸缩器安装时可产生轴向、横向、经向、角向位移，不受用户管道不同心、法兰不平行的限制。在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。国标钢制管道伸缩器使用范围的主要性能作用是：伸缩补偿量大承受温度高，承受压力大、使用寿命长。

和阀门配套伸缩器的安装

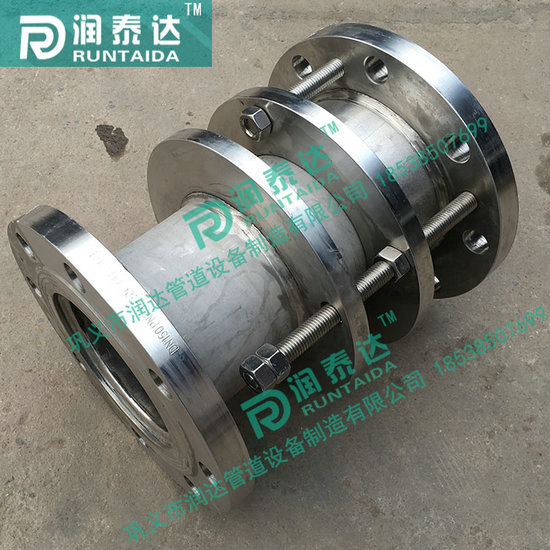

阀门伸缩器又称为蝶阀伸缩器，该产品主要可用于金属管道的补偿连接。

阀门伸缩器主要可以再管道所允许的伸缩量之内自由的伸缩，确保了管道的安全运行，该产品在安装时需注意：

1、阀门伸缩器的安装应在最大与最小长度之间，可根椐实际情况进行调整。

2、阀门伸缩器在安装时，松开填料压盘各螺栓，调整好安装长度，并将两端与管子(或阀门、水表)按设计要求安装好，再检查填料是否放好，最后压上填料压盘，用对角法拧紧螺栓切勿压偏，使其起到止漏作用。

3、阀门伸缩器的安装在止回阀后。

4、阀门伸缩器的两端必须设置支墩，它本身不承受轴向拉力，必要时可加防拉脱。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸 L1
				螺栓孔			max	min
				n/个	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
