利用传力接头产品的相似性来检索现有的工艺规程

2017-2-16 9:23:58??????点击：

修订式工艺过程设计系统利用传力接头产品的相似性来检索现有的工艺规程。

能被一个传力接头产品族使用的工艺规程称为标准工艺规程。一个标准工艺规程以它的族号作为关键字而永久地存储在数据库中。它能包括的细节是没有限制的，但是它至少必须包括一系列的制造步骤或工序。当检素到一个标准工艺规程时，通常需要一定程度的修订，以便把它用在新的传力接头产品上。修订式系统中的检索方法和逻辑的基础是划分传力接头产品为传力接头产品族。这样，就能对每一种传力接头产品族确定出通用的制造方法。而这种通用的制造方法都表示成标准工艺规程。标准工艺规程检索的机理是以传力接头产品、伸缩器产品作为基础的。一个传力接头产品使用一个传力接头产品族矩阵来表示，这个矩阵则包括所有可能的元素。

在我们讨论这种传力接头产品族产品的结构。通常，修订式工艺过程设计系统有两个工作阶段:准备阶段和生产阶段。

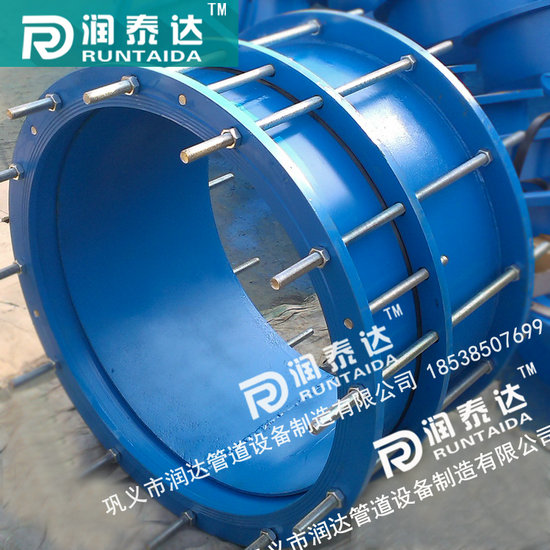

可拆式双法兰传力接头在工作时可以反轴向推力传递至整个管道。

1、CC2F型可拆双法兰传力接头采用GB/T12465-2002标准，以前的型号为VSSJAFC。

2、可拆式双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。它能被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移?？刹鹗剿ɡ即油分饕糜诒?、阀门等附件的松套连接。

3、可拆式双法兰传力接头产品材质：Q235、QT400-15、QT450-10。

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
