伸缩接头中使用的非金属纤维补偿器的特点

2017-2-14 10:40:19??????点击：

伸缩接头中使用的非金属纤维补偿器的特点

非金属纤维织物补偿器又叫非金属膨胀节，非金属织物补偿器，非金属柔性补偿器。非金属纤维织物补偿器的结构在伸缩接头中是由蒙皮，不锈钢丝网，保温棉，隔热填料层，机架，挡板组成。其中非金属纤维织物补偿器保温棉的作用是兼顾非金属膨胀节的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。

非金属纤维织物补偿器的特点;

1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。

2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。

3、体轻、结构简单、安装维修方便。

4、价格低于金属补偿器、质量优于进口产品。价格是进口产品的1/2——1/5

5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

6、非金属补偿器密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。

7、非金属补偿器消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

8、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的伸缩接头支座，节省大量的材料和劳动力。

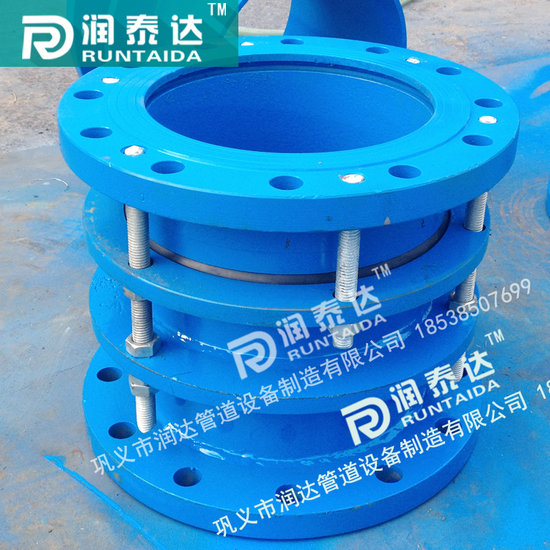

单法兰伸缩接头的安装

单法兰伸缩接头顾名思义只有一片法兰，安装时调整产品两端与管道或法兰的安装长度，它适应在管道线路上一端是法兰连接，另一端是焊接的。在使用的时候对角均匀拧紧压盖螺栓，再调整好螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，保证管道的安全运行。在管道中可以使用在压力不是特别大的管道中，适用位置比较广泛。

在使用过程中，法兰的一端要要采用对角线上的螺母对应上紧，受力均匀，保证不会出现受力不均的情况出现，保证连接的稳固性。焊接的一端，焊接的时候要注意焊接的程度，焊的程度过了的话，就很容易焊穿，焊轻的话又会容易遇到漏焊和虚焊。所以在焊接的时候一定要把焊接部位的范围清理干净，露出金属光泽为止，在焊接的时候可以仔细的观察到焊接的详细情况，可以大大减少隐患的发生，从而变相的延长单法兰伸缩器的使用寿命。

公称通径 DN	伸缩量	最小长度 Lrain	最大长度 Lmax	安装长度 L
40	250	400	650	525
50	250	400	650	525
65	250	420	670	545
80	250	420	670	545
100	250	435	685	560
125	250	435	685	560
150	250	435	685	560
200	260	460	720	590
250	260	460	720	590
300	270	490	760	625
350	270	490	760	625
400	280	520	800	660
450	280	520	800	660
500	300	550	850	700
600	310	570	880	725
700	320	605	925	765
900	330	640	970	805
1000	350	700	1050	875
1200	360	740	1100	920
1400	370	780	1150	965
1600	380	820	1200	1010
