限位伸缩接头的常用种类和位移范围

2017-2-14 10:34:51??????点击：

【英文名字】 Limit expansion joints 【定义】限位伸缩接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道系统。这样不仅提高工作效率，而切对泵、阀们等管道设备起到一定?；ぷ饔?。

【分类】限位伸缩接头常用的型号有三种：VSSJA-1IBF）型单法兰限位伸缩接头，VSSJA-2（B2F）型双法兰限位伸缩接头，SSJB-3（BY）型压盖式限位伸缩接头。

限位伸缩接头的位移范围

限位伸缩接头是由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

VSSJA-2型双法兰式限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

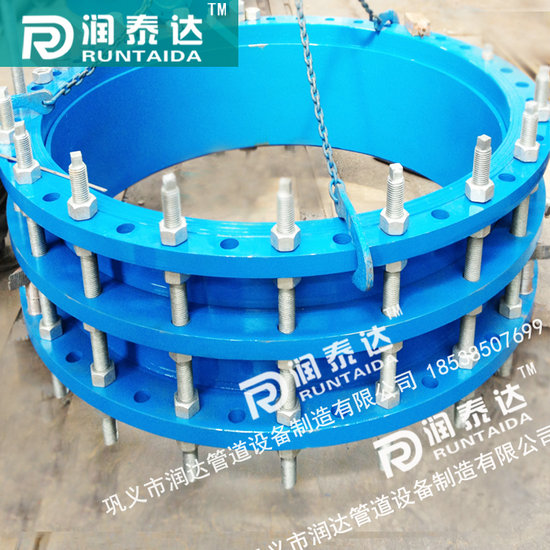

限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。

限位伸缩接头产品结构设计合理，密封性能可靠；两端采用承插连接，安装，拆卸方便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PAC管、ABS管等，连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心。

产品性能再好也是要在工程中试验的，那么限位伸缩接头在工程中的使用是什么情况呢？安装和使用有什么需要注意的呢？

1.限位伸缩接头在水泵出口处和管道转角处，在无固定支墩、无限位支墩和定向限位支墩支架的滑动管道连接中应采用传力接头和限位传力接头，或采用限位伸缩器（伸缩节）和防拉脱限位橡胶接头，以及可采用限位伸缩接头及卡箍柔性接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道转角处或泵的近端，伸缩接头发生冲击力损伤设备。

2.因为限位伸缩接头系列产品属金属制品、其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被广泛应用于电力、冶金、化工、给排水和污水处理等行业，主要作用于水泵于阀门和管道之间的连接。

3.限位伸缩接头在管道运行中有一定的多向位移作用，对管道在运行中由于热涨冷缩、地壳下陷和受力产生着重要的伸缩补偿作用，因此，伸缩接头可以缓解管道运行中的盲板推力，对管道起到一定的?；?，特别是对管道的安装和维修提供了极大的便利。

4.限位伸缩接头，在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。

我公司秉承“诚信、务实、活力、创新”文化理念，本着用心制造，用情服务为宗旨愿与各界新老朋友携手共进，竭诚合作，共创辉煌。

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
