法兰松套限位传力接头性能用途及型号规格尺寸介绍

2017-3-26 8:48:56??????点击：

法兰松套限位传力接头性能用途及型号规格尺寸介绍

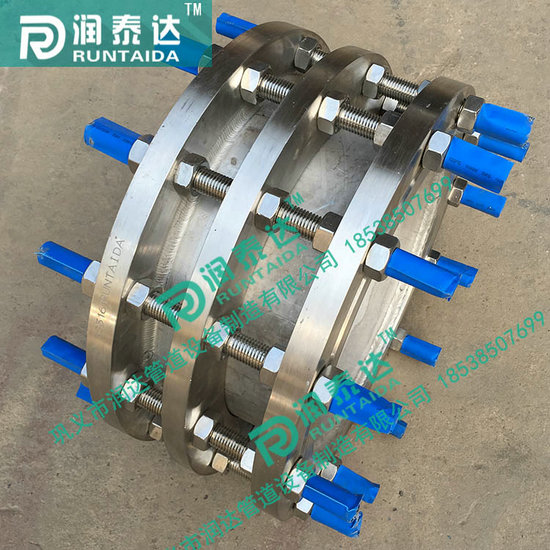

在管道运行中因为管道压力的不稳定是管道补偿接头无法安装使用正常压力口径的法兰松套限位传力接头型号规格尺寸这中情况厂家就建议使用工地安装耐高压的法兰松套限位传力接头型号规格尺寸。高压DN1000法兰松套限位传力接头性能用途由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有一定的位移量方便安装维修时根据现场时根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。

【适用范围】本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

【常用型号】VSSJAFG（CF）型单法兰松套传力接头，VSSJAF（C2F）型双法兰松套传力接头，VSSJAFC（CC2F）型可拆式双法兰松套传力接头

【安装说明】

A. 先把中间压盖螺母松开，使密封圈处于几乎不能工作状态，然后再调整短管，调整的尺寸按1/2ΔL为最佳，再调整好接头，并去掉螺柱的第一个螺母，使管道通心，并使螺柱的头对准管道法兰孔，便可进行一端安装。

B. 螺母加压要对称，逐步扭紧。

C. 再安另一端法兰，方法类推。

D. 对称逐渐压紧压盖螺母，以适为可。

E. 工作时，发现局部密封不严，可在局部压紧压盖螺母，以不泄漏为止，两端密封不严，逐步拧紧法兰两端螺母，至不漏为止。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
