双法兰传力接头安装尺寸与性能

2017-3-26 8:46:51??????点击：

膨胀节规格--C2F双法兰传力接头安装尺寸与作用性能

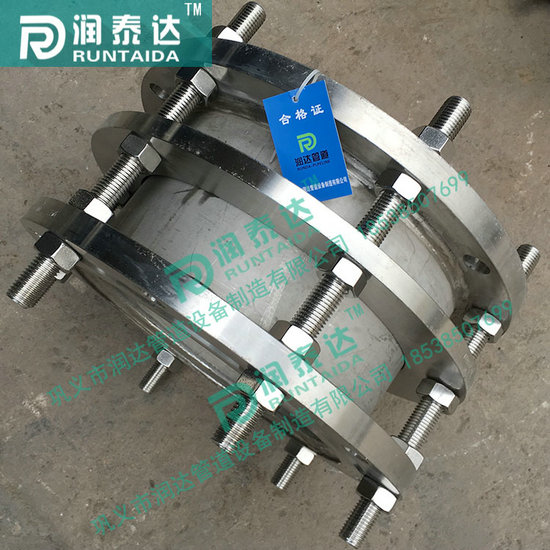

双法兰传力接头的型号是VSSJAF，简称C2F，它是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成的，它在工作的时候可以降低被连接件的压力推力（也就是盲板的推力）和补偿管路安装误差，双法兰传力接头不能吸收轴向所产生的位移。它主要用于泵、阀门等附件的松套连接。膨胀节规格--C2F双法兰传力接头补偿吸收管道轴向、横向、角向受热引起的伸缩变形。吸收地震、地陷对管道的变形量。伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿。

双法兰传力接头的型号为VSSJA（C2F）型：两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。质量稳定，性能可靠，经河南省产品质量监督中心检测，并通过技术监督局检验，连年被评为“重合同，守信用企业、“质量信得过单位”，并荣获“二级计量合格证”、“监督检验合格证”。

可拆式双法兰传力接头型号为：VSSJAFC(CC2F)型:可拆式双法兰传力接头适用于两边均与法兰连接的管路中，安装时调节产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。

优点：双法兰传力接头安装简单方便、方便阀门安装、可承受管线的轴向拉力。

特点：双法兰连接方式。

外径接管Dw mm	公称通径DN mm	允许管端轴向符合 kgf	伸缩量 mm	允许转角	最小长度 mm	安装长度 mm	最大长度 mm	配用螺栓 d x Lmm
89	80	2680	20	17.90	90	100	110	12x60
108	100	3550	20	15.06	90	100	110	14x60
133	125	4620	20	13.05	95	105	115	14x60
159	150	5530	20	12.09	100	110	120	14x60
194	175	7370	20	10.51	100	110	120	16x60
219	200	9370	20	9.33	106	116	126	16x75
245	225	11750	20	8.36	112	122	132	16x80
273	250	14620	20	7.51	117	127	137	18x90
325	300	20680	20	6.32	120	130	140	18x100
377	350	27875	20	5.45	125	135	145	18x100
426	400	35600	20	4.80	130	140	150	18x110
480	450	45180	20	4.28	135	145	155	18x110
530	500	55120	20	3.88	140	150	160	18x120
630	600	65900	22	3.27	145	155	165	18x120
720	700	70170	22	2.86	150	160	170	20x120
820	800	84400	22	2.51	155	165	175	20x130
920	900	106200	22	2.24	160	170	180	20x130
1020	1000	116870	22	2.02	165	175	185	20x130
1220	1200	130600	24	1.69	170	180	190	22x140
1420	1400	146200	24	1.45	175	185	195	22x140
1620	1600	158300	24	1.27	180	190	200	22x140
1820	1800	166000	24	1.13	185	195	205	22x150
2020	2000	179000	24	1.01	190	200	210	24x150
2220	2200	187000	26	1.01	195	205	215	24x150
2420	2400	196000	26	1.01	200	210	220	24x150
2620	2600	206000	26	1.01	205	215	225	24x160
2830	2800	253300	26	1.01	210	220	230	27x160
3020	3000	260100	26	1.01	215	225	235	27x160
3220	3200	286900	26	1.01	220	230	240	27x180
