双法兰松套传力接头为管道工程的安装提供便利

2017-3-6 8:50:48??????点击：

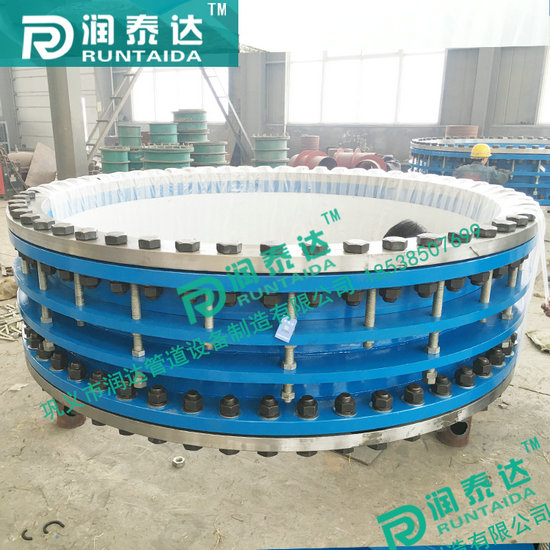

双法兰松套传力接头是双方管道法兰连接，在安装管道和阀门可以连接管道的阀门。它由一个松散的短袖和法兰管组合的限制，它可以防止管道因过度补偿联合位移造成泄漏和破坏，主要是在允许吸收轴向位移和轴向位移的范围使用压力管道推力松散的连接设置。同法兰连接，安装，产品调整和法兰连接在了直角长度两端均伸缩接头，双方又一致压缩螺帽螺栓，然后调整螺母限制，以便我们能够让拉伸量自由灵活的内管道，锁定伸缩量，确保管道安全运行。

双法兰松套传力接头具有结构简单、装拆简便、能补偿管路因热胀冷缩而引起的位移、挠曲、错位等优点,被广泛用于船舶、陆地输送水、油、气及颗粒粉状介质的管道连接其种类有限位伸缩接头、传力接头、对开式伸缩接头、球形接头等。传力接头的使用的确为管道工程的安装、使用带来了极大的便利。就其使用介质的输送方式而言,传力接头往往较多用于承压管道上 ,故对其材料的密封性能有较高的要求 ,而目前产品往往采用优质的密封圈来解决此问题。但对其中的传力接头而言,因其要保证管道热胀冷缩而引起的位移调节 ,往往又设计了自由伸缩量 ,在其有效的伸缩范围内仍可保持该伸缩器的密封性能 ,但也因此带来了对与其连接的管道及安装要求的严格性。

大口径管道传力接头在正常使用时热胀冷缩的一些小位移上表现尚不明显,而遇到在特殊情况下使用管道时 ,管道伸缩器的安装部位不同,产生的效果也往往不同。中岳公司生产的双法兰松套传力接头使用寿命是同行业中使用寿命是比较长的。一般在产品出厂时我厂会在产品的外部喷涂一层优质耐腐蚀耐磨涂层，作为表面?；げ惚；す艿啦皇芩鹗?，由于具有良好的耐磨性和耐腐蚀性双法兰松套传力接头产品被矿山管道和污水处理管道，脱硫除尘管道以及粉料、浆料运输管道多次加装使用。

公称尺寸 DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
