双法兰传力接头在化工管道中发挥着连接作用

2017-3-6 8:58:01??????点击：

化工管道中双法兰传力接头的密封作用介质点

双法兰传力接头在管道中发挥着连接作用，是中国净水排污行业中不可缺少的设备之一，在整个排污的环节中发挥着不可缺少的作用。正因为如此，传力接头在净水行业中以飞快的速度往前发展。中国不仅是一个农业大国，也是一个机械大国，每个城镇都建立着各种工厂，工厂排放出来的污水要进行合理的排泄，而不能对村庄和人民造成污染危害

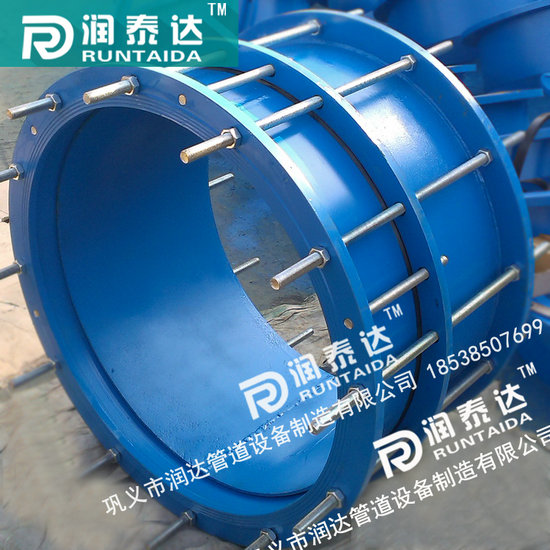

双法兰传力接头主要用于泵、阀门等附件的松套连接。双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

在高温高压管道中双法兰传力接头使用的密封材料为橡胶密封圈容易泄漏，橡胶密封圈在收到高温时容易变形，生成不可恢复的塑性变形，那么在化工管道中双法兰传力接头怎样使用特别是管道介质为高温腐蚀性介质。

公司设计人员根据多年经验开发出的石墨盘根密封圈具有很好的密封作用，在双法兰传力接头制造的时候采用优质耐腐蚀材料制造，密封圈采用柔性石墨盘根，加上耐腐蚀的涂料，对管道进行三重防护，有效的做到耐腐蚀。双法兰传力接头主要用在石油化工管道，脱硫脱硝管道，海水淡化管道和酸碱输送管道。

公称尺寸DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
	Dw	do	L	L2	L1		D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160	8-￠18
100	108	108					220	180		235	190	8-￠22
100	114	114					220	180		235	190	8-￠22
125	133	133					250	210		270	220	8-￠26
125	140	140					250	210		270	220
150	159	159					285	240	8-￠22	300	250
150	168	168					285	240	8-￠22	300	250
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410	12-￠26	485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660	20-￠36
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70
