双法兰松套传力接头的适用范围及各种安装说明

2017-3-5 8:55:43??????点击：

双法兰松套传力接头的构造组成及各种参数指标说明

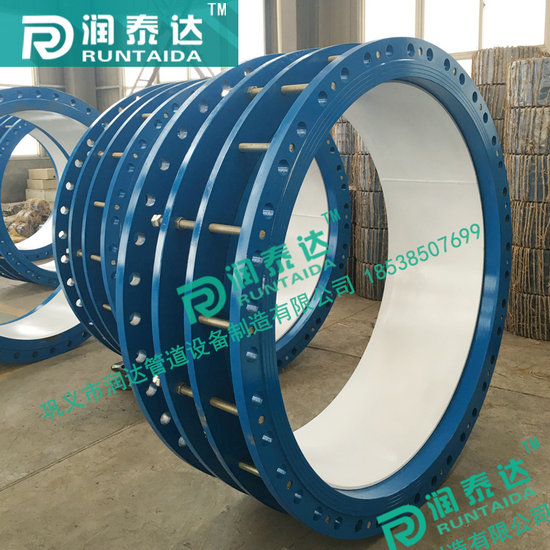

润达双法兰松套传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

双法兰松套传力接头公称通经：DN50mm-DN3200mm

双法兰松套传力接头工作压力：0.6-1.6MPA

双法兰松套传力接头使用介质：水、污水。

双法兰松套传力接头密封材料：NBR

双法兰松套传力接头制造标准：GB12465-2002。

双法兰松套传力接头安装说明：

双法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

公称通径DN	管子外径		外形尺寸			伸缩量△L	n-Th
公称通径DN	DW	Do	D	L	L1	伸缩量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
