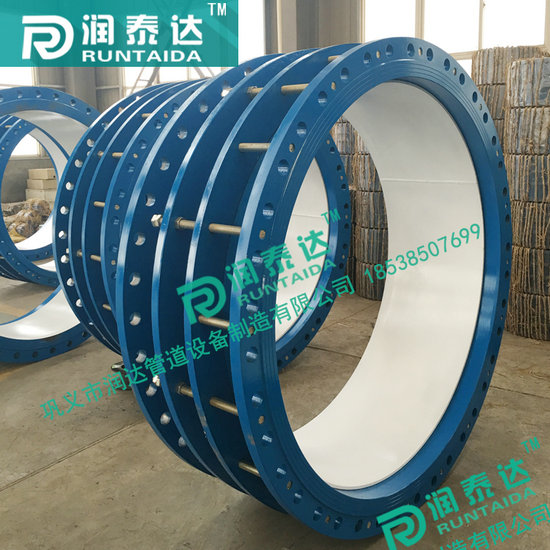

管路伸缩接头外壳及导向套简如何做好?；すぷ鞯哪?？管路伸缩接头可以直埋安装，轴向型内压式波纹补偿器则不能。内压式波纹补偿器一般只应用于膨胀量较小的管道上。管路伸缩接头主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。管路伸缩接头外壳及导向套简?；は率迪肿杂缮焖醪钩ィ渌阅芨胀úㄎ撇钩テ飨嗤?。轴向内压波纹补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。波纹膨胀节上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用，它不是承力件。内压波纹补偿器结构简单，价格低，因而优先选用。

伸缩接头是泵、阀门，管道等设备与管道连接的新产品，通过螺栓把它们连接起来，使其成为整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道系统。这样不仅提高工作效率，而且对泵、阀们等管道设备起到一定?；ぷ饔?。它质量的好坏与伸缩接头的构成材质密不可分。

伸缩接头主要材质分为:QT-400（球墨铸铁），Q235A（碳钢），HT20（灰铁），1Cr18Ni9Ti（不锈钢）。

球墨铸铁是通过球化和孕育处理得到球状石墨，有效地提高了铸铁的机械性能，特别是提高了塑性和韧性，从而得到比碳钢还高的强度。球墨铸铁是20世纪五十年代发展起来的一种高强度铸铁材料，其综合性能接近于钢，正是基于其优异的性能，已成功地用于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸铁材料。所谓“以铁代钢”，主要指球墨铸铁。

碳钢主要指碳的质量分数小于2.11%而不含有特意加入的合金元素的钢。有时也称为普碳钢或碳素钢。碳钢也叫碳素钢，指含碳量Wc小于2.11%的铁碳合金。　　碳钢除含碳外一般还含有少量的硅、锰、硫、磷。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
