传力接头伸缩器配合阀门使用技巧

2017-3-10 10:07:35??????点击：

传力接头伸缩器配合阀门使用技巧

传力接头伸缩器主要应用于管道系统中，长距离管道管路中用于地面沉降，以及施工中的一些不可抗拒因素，造成管道的轴向同心度难以保证，在管道系统中加装传力接头可以避免管道轴向推力对管道轴向同心度产生偏差的地方的压缩或者拉伸，避免管道出现漏缝进而开裂，由于减少了应力对于管路的破坏保证管道的畅通，并且传力接头具有补偿管道轴向位移的作用，调节传力接头上面的活动螺母，就可以调节传力接头本体与传力接头套管体之间的长度进而达到补偿作用，在管路吊最后装中先缩短传力接头的长度，方便吊装，待到达位置后伸长传力接头的长度，就可以方便安装连接固定两端管路，在阀门安装中加装传力接头有效?；し挪皇芄艿辣旧碇嵯蜓沽Φ钠苹?，保证了阀门安装、拆卸、检修的方便进行可拆双法兰松套传力补偿接头PN1.0MPaCC2F（VSSJAFC）型。

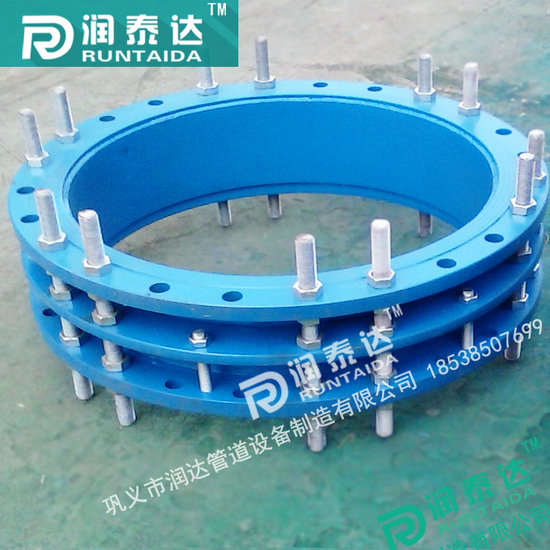

可拆双法兰传力接头又称可拆双法兰松套传力补偿接头，双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。主要用于泵、阀门、管路等附件的松套连接。用于海水、淡水、冷热水、饮用水、生活污水、原油、燃油、滑油、成品油、空气、燃气、温度不高于 205℃的蒸汽、热气体等介质用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接的装置。

传力接头配合阀门使用：

传力接头主要配合阀门拆卸，特别是大口径阀门的安装拆卸具有很方便的安装拆卸维护作用，阀门吊装时传力接头可以紧固螺栓尽心收缩，使管道间的距离变大，吊装阀门以后调整传力接头的长度，上紧螺栓固定阀门。在运行过程中传力接头对于阀门有很好的?；ぷ饔?，特别是长距离管线出现位移和下沉时传力接头都能吸收补偿这些位移，使法兰连接的管道不会出现渗漏。

公称通经：DN65mm-DN3200mm 　　

工作压力：0.6-4.0MPa　　

使用介质：水、污水　　

密封材料：NBR

法兰连接标准：GB/T-9115-88-RF标准。

PN1.0MPa的双法兰传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
