润泰达双法兰传力接头结构独特设计新颖

2017-3-12 9:23:54??????点击：

巩义市润达管道设备制造有限公司生产的双法兰传力接头具有设计新颖，结构独特、安装简便、密封可靠的优点。本公司传力接头出厂前均严格国家、行业等有关标准进行制作，质量检验均按照ISO9001-2000质量体系标准进行验收及性能试验，自交货之日起12个月为保质期，终身包修。保质期内发生由于设计、制造、工艺或材料缺陷而造成的质量问题，本公司免费更换有缺陷的零件或整机。出现非质量问题引起的损坏，如无法抗拒力破坏、外力破坏、未正常安装及未经本公司许可而私自拆卸者不在质保范围内。

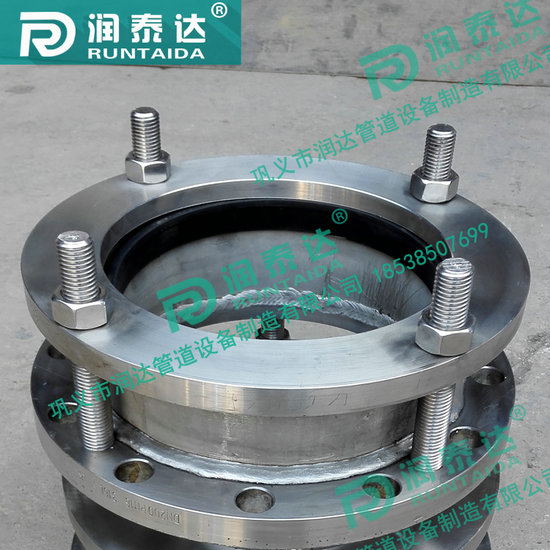

双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。双法兰传力接头能降低被连接件的压力推力和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

传力接头的材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。F系列接头主要用于蝶阀、闸阀、球阀、截止阀、止回阀等各种船、陆用阀门及各种设备与管子的连接。

传力接头不但用途广泛，且使用优点也非常多。不但具有防腐耐磨、韧性好、硬度好、耐冲击、具有阻力传力的特点，最重要的是传力接头的防水性能非常好。

所以传力接头的使用范围又明显扩大了，一般使用传力接头的地方是，工业建筑、化工、地下污水处理厂、水厂等相关行业中。现在，传力接头还可用在家中，对于不适合使用防水套管的环境中，可以更换使用传力接头，因为传力接头的防水效果，和防水套管不相上下。

传力接头技术参数

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
